直流電阻測試儀如何測量低壓Rac、Rba、Rcb呢？直流電阻測試儀是電力行業經常需要使用到的儀器，主要用來進行變壓器直流電阻的測量，速度快、精度高是它的主要特點，如果是交直流兩用的直流電阻測試儀還可以測量低壓Rac、Rba、Rcb三項，本文就主要以YTC316-10直流電阻測試儀為例，來給大家簡單介紹直流電阻測試儀測量低壓Rac、Rba、Rcb的方法。

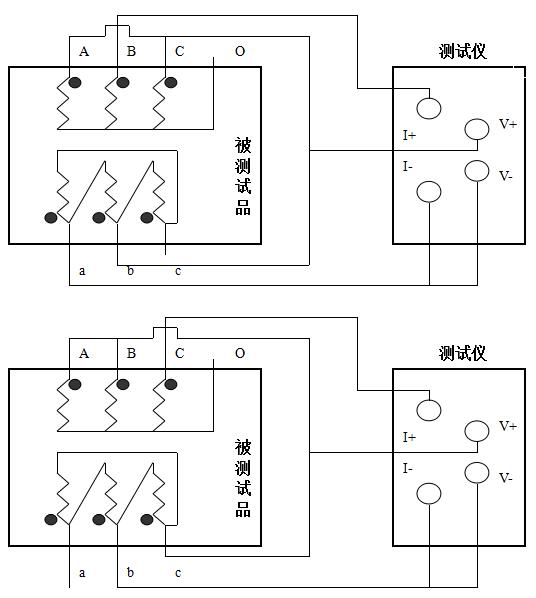

直流電阻測試儀測量低壓Rac、Rba、Rcb接線圖：
對于大容量的變壓器的低壓側測量時，如果在既有的情況下，直流電阻測試儀的大電流比較小，或者為了加快測量速度，可選擇助磁法測量。
開機頁面顯示如下圖：
按循環鍵光標可在修改時鐘、查詢數據、選擇電流之間移動，按選擇鍵可選擇測試電流，選定測試電流后，按確認鍵可啟動測量。在上圖界面中光標不論在任何位置，按確認鍵均可啟動測量。
在上圖中，按循環鍵將光標移動到修改時鐘，如下圖：
按選擇鍵可進入時鐘修改和查詢界面，如下圖：
在上圖中，按循環鍵可將光標在各個日期數據之間移動，按選擇鍵減小數據，按確認鍵增加數據。
在開機頁面下將光標移動到查詢數據菜單，然后按選擇鍵進入數據查詢
當選好電流后，按下確認鍵開始測試。液晶顯示“正在充電”過幾秒鐘之后，顯示“正在測試”這時說明充電完畢，進入測試狀態，幾秒后，就會顯示所測阻值，如下圖。當選擇自動測試時，儀器會根據試品阻值情況自動選擇合適的輸出電流進行測試。
測試完畢后，按“復位”鍵，儀器輸出電源斷開，同時放電，音響報警，液晶恢復初始狀態，放電音響結束后，請一定稍等10秒鐘左右，重新接線進行下次測量，或關斷電源后拆下測試線與電源線結束測量。
直流電阻測試儀屬于高壓電器設備，電力工程人員在使用之前應當先熟讀產品操作說明書，并嚴格按照說明書來進行使用，只有這樣才能達到儀器應該有的測試精度。
湖北儀天成電力設備有限公司
2018年7月30日
