1、從儀表箱中拆下部件。檢測器的油盆放置在試驗臺上，可調支架放置在油盆，四個角上有調整螺釘以平穩地調整托架。

        2、主油缸和回油管直立組裝，拆卸連接螺栓，除去油返回管;

        3、具有雙向定位板的拉桿與壓力缸凸緣的凹槽孔相匹配，另一拉桿與法蘭的另一凹槽孔相匹配，拉桿由雙手抬起，其軸線放置在可調節支架的支撐座中；將定位銷插入雙向定位板的孔中，將拉桿固定在垂直位置；

        4、將拉桿末端的螺母轉動，將回汽缸總成法蘭插入拉桿的上部，放入墊圈，轉動螺母位置，調整螺母，使上、下總成法蘭之間的距離能夠安裝被測繼電器，并按順序?qū)⒈粶y(cè)繼電器置于主油缸法蘭上。注意：繼電器頂蓋的箭頭方向應該指向返回缸。裝配時，齒輪板的方邊與繼電器法蘭的邊緣應對稱安裝，繼電器與主油缸應垂直。最后，應松開兩個拉桿的下螺母，使上齒輪板接近繼電器法蘭，并對稱地?cái)Q緊上螺母。注意：在裝配過程中不要用手握住電器元件和其他部件，以免損壞或變形；注意：在測試過程中必須拆下回程桶蓋！

        5、由中繼抽芯檢查過程應完好無損，刪除結線，碎片;

        6、將氣體繼電器檢測器旋轉到水平狀態，調整四個角度的調整螺釘，使液位計的氣泡保持在中心位置。

        7、用戶首次使用時，新的25＃變壓器油為3kg/5kg，油位口旋轉，并從校準站噴口注入約3kg·L-1的油。最佳注油量為進氣變壓器油，油位口為最佳，校準臺旋轉較多，主油缸尾部略高于2cm，油位口無油溢流。

        8、擰開螺母中繼排氣針，連接到氣體排氣噴嘴繼電器的排氣軟管。

        9、根據測試項目，測試信號夾夾在氣體繼電器的流量信號端子或體積信號端子上。

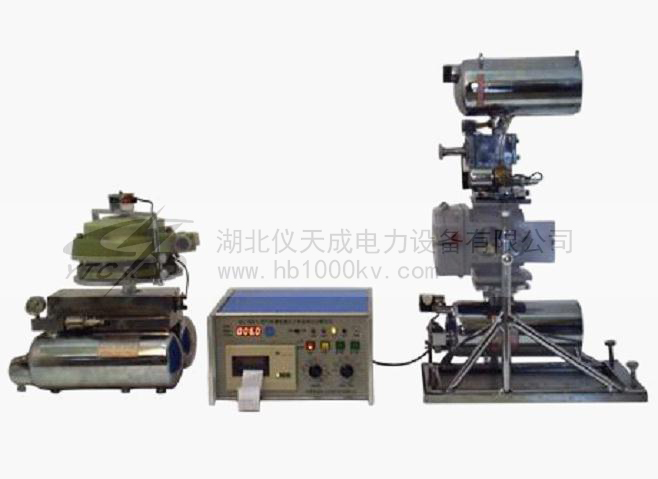

        瓦斯繼電器校驗儀使用比較復雜，在使用之前的準備工作要做好，才能在使用的時候，能事半功倍，順利完成試驗。
